随着物联网、智能设备和工业控制系统的广泛部署，固件成为嵌入式设备中最核心的执行逻辑载体。为了发现安全漏洞、分析行为逻辑或恢复通信协议，逆向固件成为安全研究人员与工程师的重要任务。而在固件逆向工程中，IDA Pro凭借其卓越的静态分析能力、架构支持广泛以及插件生态丰富等优势，已成为嵌入式固件分析的首选工具之一。本文将从实战角度全面讲解IDA Pro如何分析固件以及IDA Pro如何对嵌入式设备做逆向工程，深入介绍从加载文件到定位入口点、识别处理逻辑、还原通信协议的全过程。
一、IDA Pro如何分析固件
固件通常是嵌入式系统的“操作系统+应用逻辑”，打包在芯片的Flash中直接运行。其数据结构不如常规可执行文件（如ELF或PE）清晰，因此需要特别的处理技巧。在IDA Pro中进行固件分析，关键是如何识别代码结构、还原数据映射、提取指令语义。
1.加载固件映像
固件一般以.bin、.img、.hex、.elf、.srec等形式存在。IDA Pro支持部分格式的自动解析，如ELF文件可直接分析，但对于原始裸bin文件，则需手动设置。
加载裸固件文件步骤如下：
（1）打开IDA，选择“NewFile”，导入固件二进制；
（2）在加载选项中选择“Binaryfile”类型；
（3）设置正确的加载基址（LoadAddress），这个信息通常从芯片手册、Bootloader信息或UART日志中获取（例如常见的ARMCortex-M芯片通常起始地址为0x08000000）；
（4）选择正确的处理器架构，如ARM、MIPS、PowerPC、8051等；
（5）启动分析（Auto-analysis），观察IDA生成的函数图与代码流。
若加载基址设置不当，IDA可能无法正确识别指令流，导致反汇编失败，因此初期的地址设置至关重要。
2.寻找入口点和重建代码段
许多裸固件没有显式入口符号，我们需从以下方式推断代码起始：
（1）固件首部是否为中断向量表（尤其是ARMCortex-M类MCU）；
（2）搜索典型的启动函数特征（如_start、Reset_Handler）；
（3）利用十六进制编辑器或Binwalk等工具观察前几个字节是否是地址跳转、堆栈初始化等指令；
（4）在IDA中选择任意位置按C将其视为代码，尝试向下反汇编，查看是否能识别出标准函数结构。
部分厂商采用加密/压缩Bootloader，启动函数可能并不直接可见，此时需要更多上下文配合（如抓取串口启动信息、逻辑分析仪捕捉行为等）。
3.手动定义函数与重命名符号
固件逆向过程中，IDA无法自动为无符号的函数命名，我们需要手动分析与重命名：
（1）对某段有效代码按P定义为函数；

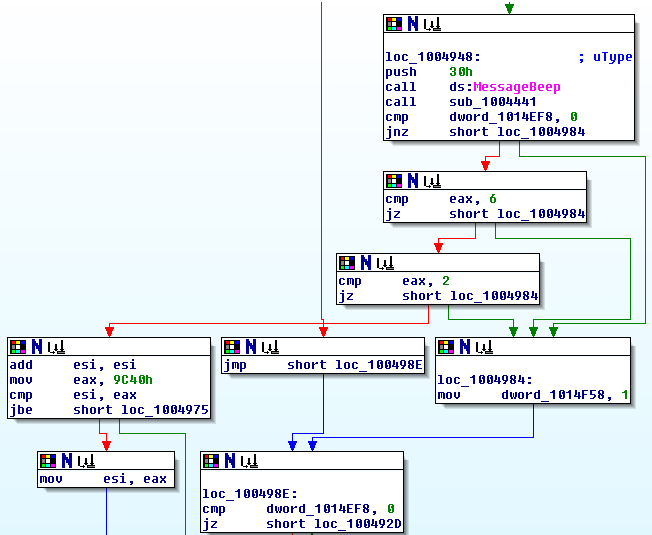

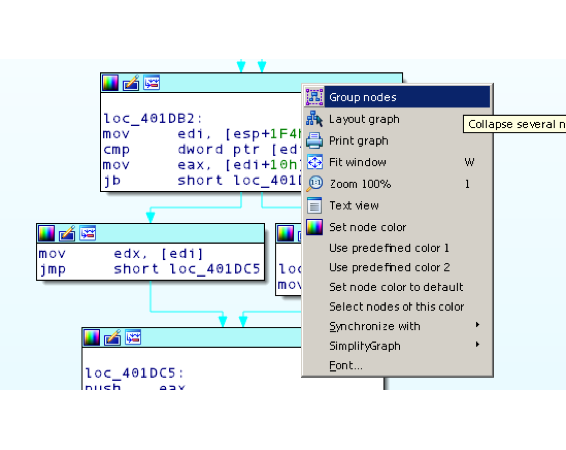

（2）利用图形视图（Space键）观察其结构，如判断语句、循环体、子函数调用等；
（3）如果某函数有明显输入输出寄存器操作（如读写UART、SPI），可推测其为通信接口；
（4）使用快捷键N为函数重命名，如UART_Init,Send_Packet,Handle_Command等，提升可读性。
IDA的“字符串窗口”（Shift+F12）同样是重要的线索来源，可通过字符串反向定位调用者函数。

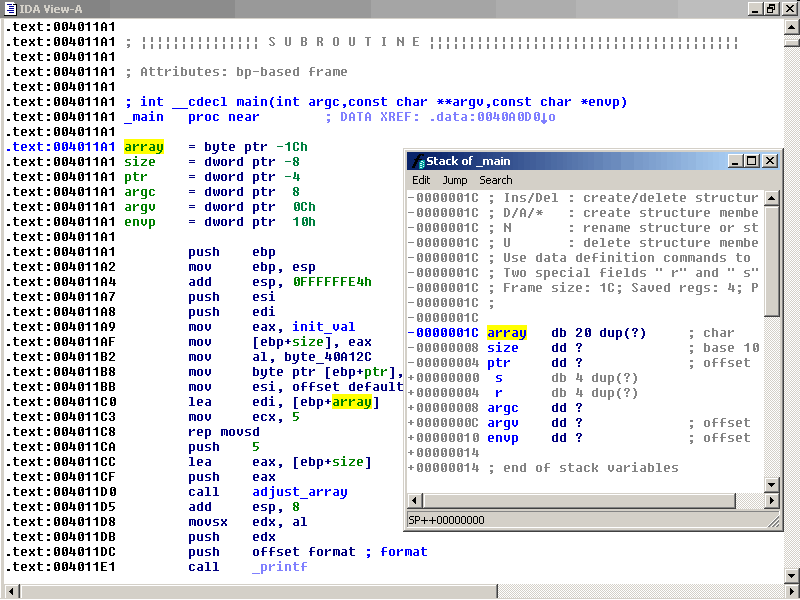

4.利用结构体与伪代码提升理解
IDA支持结构体定义，我们可以结合芯片文档手动创建外围寄存器结构。例如对于STM32芯片的GPIO控制器：
structGPIO_TypeDef{
uint32_tMODER;
uint32_tOTYPER;
uint32_tOSPEEDR;
uint32_tPUPDR;
...
};
在IDA中绑定结构体后，可清晰看到对GPIOA->MODER等寄存器的访问，极大提升逻辑理解效率。同时，使用F5查看伪代码（如Hex-Rays插件）进一步还原为接近C语言的可读形式，对识别状态机与逻辑流程尤为有效。
二、IDA Pro如何对嵌入式设备做逆向工程
逆向嵌入式设备的目标通常是理解其固件行为、通信协议或安全机制。基于IDA Pro静态分析，我们可实现如下关键操作：
1.识别设备通信协议
嵌入式设备常通过UART、CAN、I2C、SPI、USB等协议与外部通信，在IDA中：
（1）搜索字符串窗口中是否存在协议关键字（如“CMD_”、“ACK”、“ERROR”等）；
（2）找到与串口写函数（如USART_SendData）相关联的函数；
（3）回溯这些函数的上层调用者，分析封包、校验、响应流程；
（4）对发现的指令集尝试记录格式，如包头、长度、命令码、校验字段等；
（5）若有通信日志（串口抓包等），可对照反汇编逐步验证解析逻辑。
通过这些分析，即便不具备任何源代码，也能还原私有协议的完整结构。
2.定位加密与校验算法
嵌入式设备为保障通信安全，常会嵌入简单加密机制（如CRC、XOR、AES等）。IDA Pro可通过以下方式识别：
（1）查看是否存在CRC表、S-Box数组等；
（2）查找特征函数，如循环结构中对数据字节逐个处理；
（3）使用图形视图识别经典加密结构（如轮函数、密钥调度）；
（4）若Hex-Rays支持目标平台，使用F5还原为伪代码，分析更直观。
逆向加密算法是漏洞挖掘与协议伪造的关键一环，IDA提供完整的结构和调用链，有助于逐步推理。
3.判断系统引导流程与漏洞点
在工业设备或IoT产品中，Bootloader、系统初始化与升级模块是潜在的攻击入口。可在IDA中：
（1）搜索关键词如“boot”,“update”,“flash_write”；
（2）分析Flash写入流程，检查是否有边界检查、签名验证；
（3）判断设备是否存在“静态密钥”、“硬编码地址”、“调试接口未关闭”等问题。
通过固件逆向，结合后续实测，有可能发现出厂调试功能未关闭或身份验证漏洞，为后续漏洞利用奠定基础。
三、配合IDA Pro进行固件逆向的实战建议与工具链
IDA Pro并非孤军作战，在固件逆向流程中，配合其他工具可极大提升效率和准确性。
1.推荐配套工具
（1）Binwalk：识别固件结构、提取嵌套文件系统（如squashfs、jffs2）；
（2）Ghidra：与IDA对比交叉验证反汇编精度；
（3）Firmware-Mod-Kit：对厂商固件包进行提取、修改、重打包；
（4）QEMU/UEMU：配合动态模拟执行固件，验证IDA分析结果；
（5）串口调试助手：监控启动日志、命令行输入，配合IDA找入口。
2.技术流程建议
（1）初期处理阶段：使用Binwalk拆包、判断压缩/加密情况；
（2）中期分析阶段：导入IDA，手动构建符号与结构；
（3）后期验证阶段：结合仿真/烧录，验证分析结论正确性；
（4）文档管理：建议用Excel或Markdown形式记录所有函数名、偏移、结构体、重要流程。
IDA Pro如何分析固件的关键在于精准加载、地址判断、手动建模与逻辑识别；而IDA Pro如何对嵌入式设备做逆向工程，则更多依赖对通信协议、引导流程、加密逻辑等的逐步还原与验证。
面对资源有限、文档缺失的固件逆向挑战，IDA Pro提供了强大的架构兼容、图形交互与伪代码还原能力，加之社区丰富的脚本和插件生态，使其成为固件逆向工程中不可替代的利器。随着物联网安全需求的提升，深入掌握IDA固件分析方法，将为你在嵌入式安全、漏洞挖掘和协议分析等领域打下坚实基础。
